ВИЦР
Выпрямитель серии ВИЦР — это Реверсивный выпрямитель с автоматически изменяющейся полярностью по заданной программе. Предназначен для питания постоянным током как устройств так и технологических процессов при:
- нанесении гальванических покрытий (цинк, никель, хром, анодирование, медь, золото, олово-висмут и пр.);
- электрохимического обезжиривания;
- электрохимической очистки сточных вод (обезжелезивание и пр.);
- зарядки-разрядки аккумуляторов (кислотных, щелочных, гелевых, AMG и пр.);
- питания различных устройств постоянным напряжением.
Значения выходных параметров наших выпрямителей могут быть:
- тока — до ±12 000 А
- напряжения — до ±600 В.
Номинальные значения выпрямителей согласуются с заказчиком.

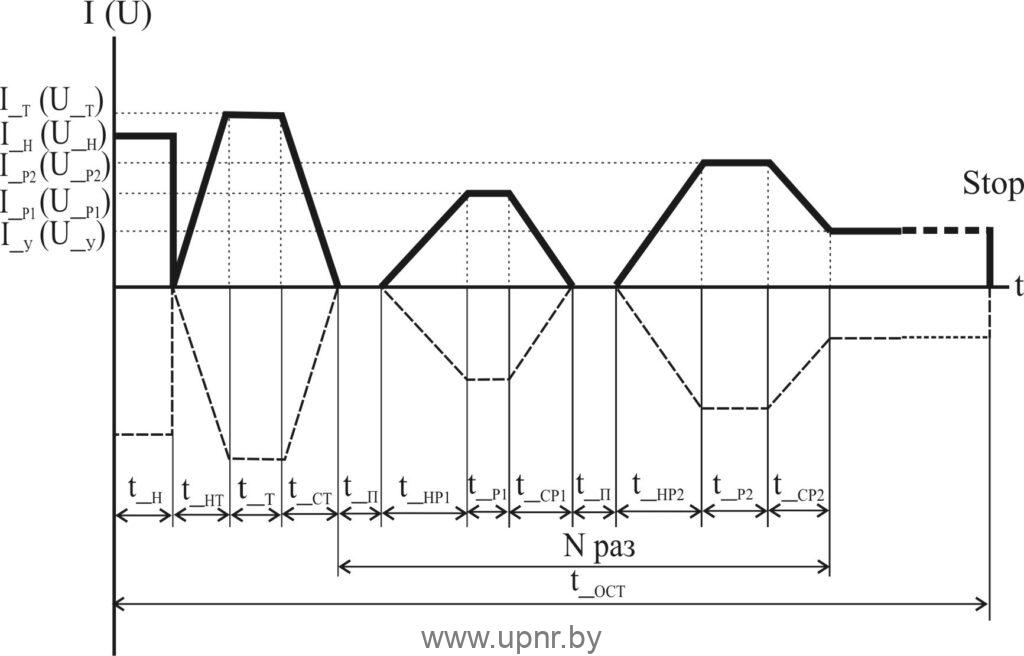

Один из вариантов диаграммы задания выходного тока или напряжения выпрямителя серии ВИЦР:
| I_Н (U_Н) | — начальный ток (напряжение); |
| I_Т (U_Т) | — толчковый ток (напряжение); |
| I_Р1 (U_Р1) | — рабочий ток (напряжение) 1; |
| I_Р2 (U_Р2) | — рабочий ток (напряжение) 2; |
| I_У (U_У) | — ток (напряжение) удержания; |
| t_Н | — длительность начального тока; |
| t_НТ | — длительность нарастания толчкового тока; |
| t_СТ | — длительность спада толчкового тока; |
| t_Т | — длительность протекания толчкового тока; |
| t_П | — длительность паузы; |
| t_НР1 | — длительность нарастания рабочего тока (напряжения) 1; |
| t_СР1 | — длительность спада рабочего тока (напряжения) 1; |
| t_Р1 | — длительность протекания рабочего тока (напряжения) 1; |
| t_НР2 | — длительность нарастания рабочего тока (напряжения) 2; |
| t_СР2 | — длительность спада рабочего тока (напряжения) 2; |
| t_Р2 | — длительность протекания рабочего тока (напряжения) 2; |
| t_ост | — оставшееся время до окончания цикла; |
| N | — количество циклов — количество повторений I_Р1(U_Р1) и I_Р2(U_Р2). При N= 0 I_Р1 и I_Р2 не отрабатывается |
